Konfigurasi VOIP

CARA KONFIGURASI JARINGAN WIRELESS DENGAN

                                                 CISCO PAKET TRACER

Ambil router jenis 2811

Ambil switch dengan jenis 2960







Ambil 3 IP Phone

Hubungkan ke kabel straight

Colokkan kabel power adapter ke IP Phone

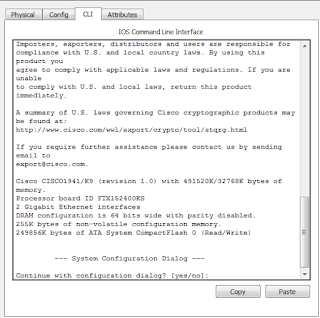

Masuk ke CLI

Konfigurasi Router

Router>enable

Perintah untuk masuk mode privileged

Router#configure terminal

Perintah untuk masuk ke global konfigurasi

Router(config)#interface fastEthernet 0/0

Memasuki mode konfigurasi interface fastEthernet 0/0

Router(config-if)#ip address 192.168.1.2 255.255.255.0

Konfigurasi IP address dan subnetmask pada interface

Router(config-if)#no shutdown

Menghidupkan interface secara administrative

Router(config-if)#exit

Keluar dari mode interface/kembali ke mode sebelumnya

Router(config)#ip dhcp pool voicelab

untuk masuk ke konfigurasi dhcp

Router(dhcp-config)#network 192.168.1.0 255.255.255.0

untuk memasukan ip network dan subnet mask pada konfigurasi dhcp

Router(dhcp-config)#default-router 192.168.1.2

untuk menentukan ip router pada dhcp

Router(dhcp-config)#option 150 ip 192.168.1.2

untuk menentukan berapa jumlah ip maksimal yang akan dipastikan oleh DHCP . misalnya dari perintah tersebut kita akan memberikan 150 ip yang dimulai dari 192.168.1.2 , sampai jumlahnya 150

Router(dhcp-config)#telephony-service

untuk masuk ke konfigurasi VoIP

Router(config-telephony)#max-dn 5
Router(config-telephony)#max-ephone 5

untuk memberikan jumlah ipphone dan dial number maksimal

Router(config-telephony)#ip source-address 192.168.1.2 port 2000

untuk menentukan sumber ip pada ip phone

Router(config-telephony)#auto assign 4 to 6

Router(config-telephony)#auto assign 1 to 5

secara otomatis router memberikan alamat ip dan nomor telepon kepada client.

Router(config-telephony)#exit

Keluar dari mode interface/kembali ke mode sebelumnya

Router(config)#ephone-dn 1

Router(config-ephone-dn)#number 12345

Pengaturan nomor telepon untuk Client

Router(config-ephone-dn)#exit

Keluar dari mode interface/kembali ke mode sebelumnya

Router(config)#ephone-dn 2

Router(config-ephone-dn)#number 67891

Pengaturan nomor telepon untuk Client

Router(config-ephone-dn)#exit

Router(config)#exit

Jika sudah hijau berarti BERHASIL

Kemudian tes koneksi dial number

OK, SUDAH SELESAI,,,
